側軸承杯加工工藝編制及夾具設計

文件大小： 1.2 MB
下載次數：
文件評級：
更新時間：2014-09-04
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

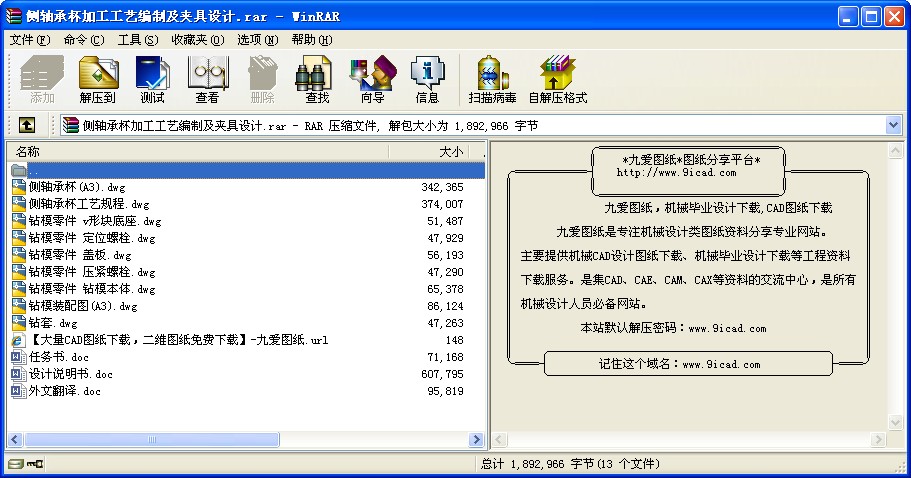

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

軸承杯廣泛應用于輕負荷便于拆裝的地方。有許多軸承在裝配和拆卸中會遇到困難，特別在箱體內部軸承的裝配受到條件限制，應用軸承杯可以解決裝配和拆卸的難題。
在本零件的加工中，由于某些工序加工的特殊性，需要在零件的表面加工一個和鉛垂線成一定角度的斜孔。則需要設計一個鉆模來放置零件，使得該孔得以良好，高效，準確的被加工出。在設計鉆模的同時，需要設計一組鉆套，用來保護鉆模在大批量的零件生產中不被磨損，可以較長時間的完成生產任務。本文運用機械制造技術及相關的課程知識，解決工件在加工過程中的定位、加緊以及工藝路線的安排等方面的相關問題。制定出切實可行的加工方案。根據被加工零件的加工要求，參考機床夾具設計手冊及相關方面的書籍，設計出高效、經濟、合理并且能保證加工質量的鉆模，鉆套。
隨著社會的進步和科技的發展，機床夾具的通用性也直接影響其經濟性。機床夾具及輔助工具的高精、高效、通用、經濟等性質的良好發展將在我國的現代化工業建設和發展過程中起著至關重要的作用。

關鍵詞：軸承杯, 斜孔, 夾具, 鉆模
