四輥卷板機設計

文件大小： 2.04 MB
下載次數：
文件評級：
更新時間：2014-09-04
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

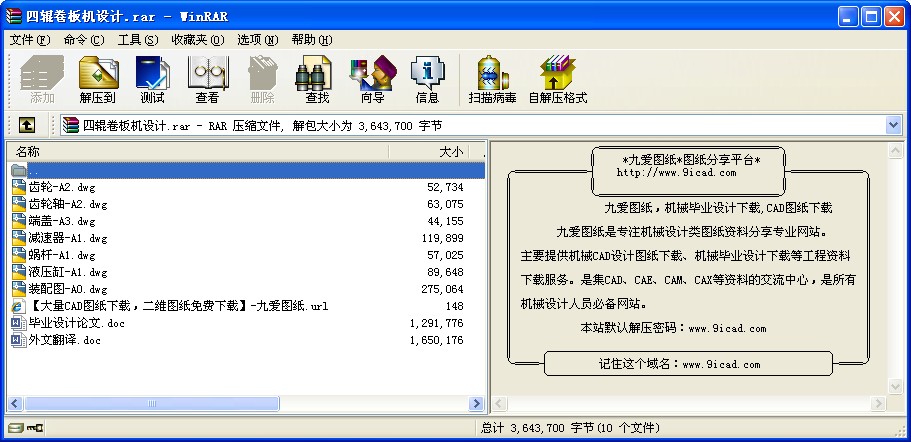

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本說明書是按照所設計的卷板機內容撰寫的，主要包括卷板機軸輥的受力分析、電動機的選擇、主減速器的設計、側輥傳動系統的設計、下輥液壓傳動系統的設計以及對下輥液壓同步控制系統進行了研究。從而保證了下輥在上升的過程中始終能夠保持兩端同步。
四輥卷板機主要為鍋爐廠輥制鍋爐圓筒而設計，它可以用于各種型號鍋爐圓筒的生產和加工，也在造船、石油化工、航空、水電、裝潢、及電機制造等工業領域得到了廣泛的應用，用以把金屬板料卷制成圓筒、圓錐以及弧形板等各種零件。
該四輥卷板機利用其四個輥筒的空間布置，最大范圍地減少了剩余直邊的出現、降低了生產成本、提高了生產效率。

關鍵詞：四輥卷板機 輥制剩余直邊弧形板

目錄
前言 1
第1章緒論 2
1.1卷板的分類及特點 2
1.2卷板機的分類及特點 2
1.3 W12X2000型四輥卷板機的用途 5
1.4 傳動系統設計 6
第2章卷板機軸輥受力分析 7
2.1作用在卷板機輥?zhàn)由系膹澢ぞ?7
2.2卷板機的空載扭矩 8
2.3四輥卷板機的卷板力 8
第3章電動機的選擇與計算 12
3.1功率計算 12
3.2電動機的選擇 12
第4章主減速器的設計 14
4.1電動機的確定 14
4.2 傳動比的分配 15
4.3傳動系統的運動和動力參數設計 15
4.4 高速級斜齒圓柱齒輪傳動的設計計算 17
4.4.1選擇精度等級，材料和齒數 17
4.4.2 按齒面接觸強度設計 17
4.4.3按齒根彎曲疲勞強度設計 21
4.4.4幾何尺寸計算 21
4.5中間級斜齒圓柱齒輪傳動的設計計算 22
4.5.1選擇精度等級，材料和齒數 22
4.5.2. 按齒面接觸強度設計 22
4.5.3.按齒根彎曲疲勞強度設計 24
4.5.4幾何尺寸計算 26
4.6 低速級斜齒圓柱齒輪傳動的設計計算： 26
4.6.1選擇精度等級，材料和齒數 26
4.6.2. 按齒面接觸強度設計 27
4.6.3按齒根彎曲疲勞強度設計 29
4.6.4幾何尺寸計算 30
4.7高速軸的設計以及軸的校核 32
第5章側輥傳動系統的設計 36
5.1側輥電動機的確定 36
5.2側輥減速器的確定 36
5.3蝸輪蝸桿傳動設計 36
第6章下輥筒液壓缸的設計 41
6.1下輥液壓系統的工作原理 41
6.2下輥筒液壓缸設計 42
第7章輥筒軸的強度校核 47
第8章專題論文 50
8.1前言 50
8.2四輥卷板機工作原理 50
8.3液壓同步控制系統研究及設計原理 52
8.4.結論 53
致謝 54
參考文獻 55
...
