      二級展開式圓柱齒輪減速器設計 功率5.5kw 傳動比43.1
      • 該文件為rar格式
      • 文件大小: 713.84 KB
      • 下載次數
      • 文件評級
      • 更新時間:2014-09-05
      • 發 布 人: kongbei
      • 文件下載:
      • 立即下載

      • 文件介紹:
      • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分

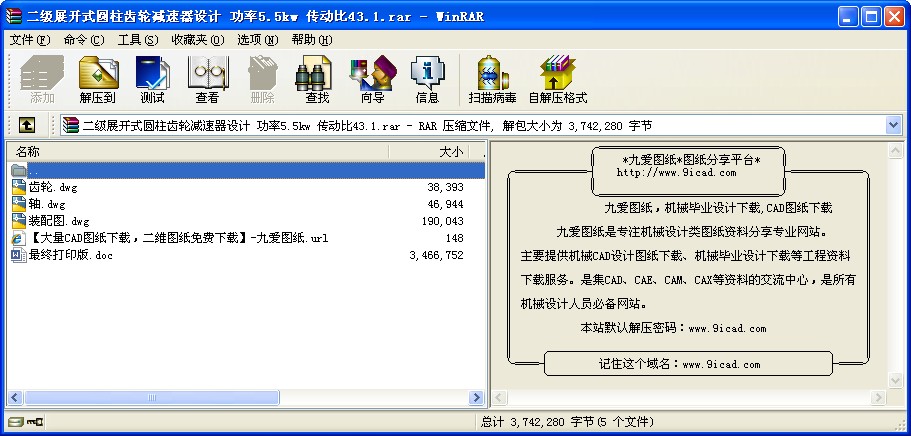

      • 二級展開式圓柱齒輪減速器設計 功率5.5kw 傳動比43.1
      • 一、設計要求
        1、設計條件:
        1)機械功用 塔式起重機有較大工作空間,用于高層建筑施工和安裝工程起吊物料用,起重機可在專用鋼軌上水平行走;
        2)工作情況 減速裝置可以正反轉,載荷平穩,環境溫度不超過40攝氏度;
        3)運動要求 運動速度誤差不超過5%;
        4)使用壽命 忙閑程度中等,工作類型中等,傳動零件工作總數10000小時,滾動軸承壽命4000小時;
        5)檢修周期 500小時小修;2000小時大修;
        6)生產批量 單件小批量生產;
        7)生產廠型 中型機械制造廠
        2、設計任務
        1)設計內容 1、電動機選型;2、減速器設計;3、開式齒輪傳動設計;4、傳動軸設計;5、聯軸器選型設計;6、車輪及其軸系結構設計。
        2)設計工作量 1、傳動系統安裝圖1張;2、減速器裝配圖1張;3、零件圖2張;4、設計說明書一份。
        3、原始數據
        運動阻力(KN) : 1.8
        運動速度(m/s) : 0.7
        車輪直徑 : 400
        起動系數kd : 1.6
        4、設計說明
        減速器中齒輪設計成直齒輪,起動系數kd是考慮起動慣性、電動機功率增大的倍數。

        2.1 確定傳動方案
        傳統的傳動方案有三種:方案一:為電動機直接接在蝸桿減速器上,結構最緊湊,但在長期連續運轉條件下,由于蝸桿傳動效率低,功率損失大。方案二:為電動機直接接在錐齒輪—圓柱齒輪減速器上,方案二的寬度尺寸較方案三小,但錐齒輪加工比圓柱齒輪困難。方案三:電動機直接接在兩級圓柱齒輪減速器上,該方案的優點是圓柱齒輪的設計、加工制造容易。
        由于方案一機械效率較低,方案二的加工成本高,決定選擇方案三——兩級圓柱齒輪減速器。
        2.2選擇電動機
        工業上廣泛應用三相異步電動機,因為它構造簡單,制造、使用和維護方便,運行可靠,重量較輕,成本較低。異步電動機按繞組型式,分為籠型和繞線型兩類,其中一般用途的全封閉自扇冷式籠型Y系列異步電動機應用最多。它適用于不易燃、不易爆、無腐蝕性氣體和無特殊要求的機械上。(引自《機械設計手冊》)本設計選用Y系列電動機。

        目 ...
