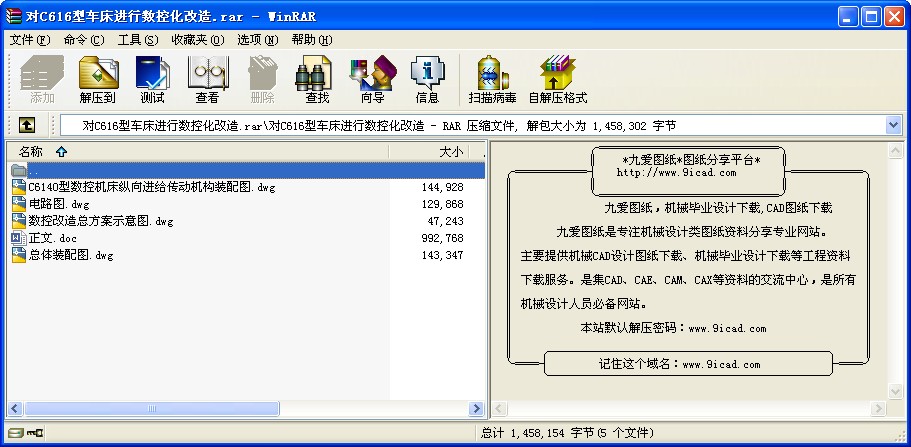

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

1.3 本文的選題及主要研究內容
1.3.1 本文的選題
對C616型車床進行數控化改造
1.3.2 主要研究內容
1.機械部分改造
2.電氣部分改造
3.軟件設計（編程）
2 機械部分改造
2.1 設計方案的確定
利用數控裝置對縱橫進給系統進行開環控制，以步進電機為驅動元件，傳動系統采用滾珠絲杠副，刀架采用自動轉位刀架，對C616普通車床進行技術改造就可以組成一個經濟型數控車床，實現微機控制下的自動加工。改造后的車床把車床的主運動和進給運動分離開來。主電機的作用僅僅是帶動工件旋轉，而刀架的進給運動則是由步進電機直接帶動車床的縱橫絲杠來實現。其改造后結構原理示意圖如圖2-1所示。
操作時，根據零件的加工工藝，按數控系統的規定的方式編制零件的加工程序，通過數控裝置上的鍵盤輸入微機，微機對加工程序處理后發出一系列脈沖信號，經過功率放大器放大后驅動2臺步進電機，按規定的方向、速度和位移量，完成刀架縱橫兩個方向的進給，使車刀實現直線或圓弧的切削。在加工螺紋時，通過主軸脈沖發生器發生進給運動，從而加工出各種標準螺紋。換刀時，微機發出換刀信號，刀架控制箱繼電器動作，電機正轉，通過減速機構和升降機構，將上刀體上升至一定位置，帶動刀體旋轉到所選刀位，然后定位，完成換刀動作。[20] ...
